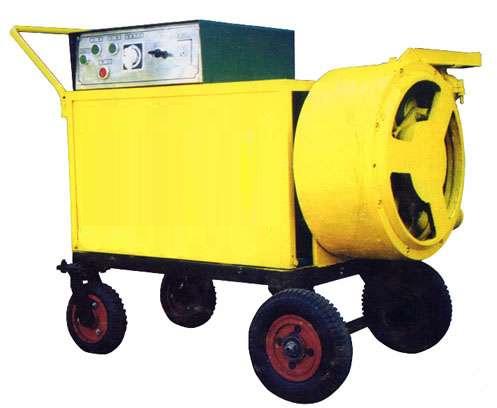

Bơm con lăn ống mềm.

Nguyên lý làm việc của bơm con lăn ống mềm là chất lỏng bị chèn và dãn dưới tác dụng chèn của con lăn.

-     Hình 1 là sơ đồ cấu tạo của một bơm con lăn ống mềm. Trong quá trình làm việc bơm thực hiện 3 quá trình là hút, vận chuyển và đẩy chất lỏng. Lưu lượng của bơm thay đổi theo đường kính ống và vận tốc quay của roto.

-     Quá trình hút: Dưới tác dụng của con lăn, ống mềm bị nén và bịt lại. Phía sau con lăn, ống mềm đàn hồi trở lại trạng thái ban đầu tạo nên thể tích chân không hút chất lỏng (hình 2a).

-     Quá trình vận chuyển. Dưới tác dụng của con lăn, thể tích chất lỏng chứa giữa 2 con lăn được vận chuyển từ khoang hút đến khoang đẩy (hình 2b)

-     Quá trình đẩy: Dưới sức nén của con lăn thứ 2, chất lỏng được đẩy ra kênh (hình 2c)

a. Đặc điểm làm việc của bơm con lăn ống mềm

-     Khả năng tự mồi bơm

-     Khả năng vận hành khô

-     Không có sự tiếp xúc của chất lỏng với một khâu chuyển động khác nên không có sự dò chất lỏng.

-     Có khả năng chống mài mòn khi chất lỏng có tạp chất

b. Ứng dụng của bơm con lăn ống mềm

Với đặc điểm kết cấu và nguyên lý làm việc của bơm con lăn ống mềm như trên, loại bơm này có thể làm việc với nhiều loại lưu chất khác nhau. Chúng có thể được sử dụng trong xử lý nước bẩn, trong hóa học, trong công nghiệp thực phẩm. Nồng độ chất rắn trong chất lỏng làm việc của bơm cho phép từ 25 đến 60%. Khoảng độ nhớt cho phép của chất lỏng tùy theo đường kính ống mềm và vận tốc quay của bơm.
