KẾT CẤU: Hệ vì kèo thép mạ GPTRUSS 3 lớp  được liên kết bởi xà gỗ  C100.75 ốp đôi + Cầu phong TC75.75 + mè TS40.50

TỔNG QUÁT VỆ HỆ VÌ KÈO THÉP MẠ GPTRUSS 3 LỚP:

     Hệ giàn thép mạ GPTRUSS 3 lớp là một tổ hợp giữa các thanh TC100.75 ốp đôi, TC75.75 và  TS40.50 được chế tạo thành một Khung giàn mái không gian.

     Được định vị vào dầm bê tông bằng pad liên kết và Buloong nở quy cách M100x100mm hoặc M120x120mm.Phần lợp ngói sẽ được bắt thanh mè TS 40.50 theo các tiêu chuẩn từng loại ngói lợp .

TIÊU CHUẨN SẢN XUẤT:  Sản phẩm vì kèo thép mạ GPTRUSS được sản xuất theo tiêu chuẩn của Australia (Úc)

THÔNG SỐ KỸ THUẬT:

- Khoảng cách Xà gồ (TC100.75 ốp đôi) là 800mm - 900mm

- Khoảng cách cầu phong (TC75.75) tối ưu là 1,1m - 1,2m.

- Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 4,5m.

TIÊU CHUẨN THIẾT KẾ:

- Tiêu chuẩn tải trọng và tác động

+ TCVN 2737-1989

+ AS 1170.1-1989

+ AS 1170.2-1989

+ Tiêu chuẩn Úc AS/NZ 4600-1996

+ Độ võng kèo theo phương đứng = L/250

+ Độ võng xà gồ theo phương đứng =L/150

+ Cường độ vít liên kết

- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN

- Bulong nở M12×150

+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

 TRỌNG LƯỢNG THIẾT KẾ:

- Tỉnh tải(kg/m2) :

   + Ngói 60 kg/m2 (n=1.1) (

   + Trọng lượng bản thân kèo: 15kg/m2.

   + Trần: 10kg/m2

- Hoạt tải: 30kg/m2 (n=1.2)

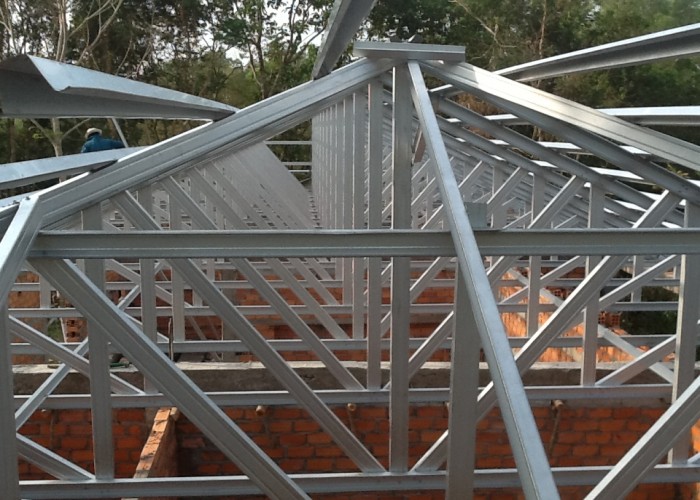

     Hình ảnh về công trình đã thi công hệ giàn thép mạ GPTRUSS hệ 3 lớp

                                                              Hệ 3 lớp sử dụng mè

QUY TRÌNH THI CÔNG  HỆ VÌ KÈO THÉP MẠ GPTRUSS:

1. Nguyên vật liệu được giao đến công trình chuẩn bị thi công.

2. Vật liệu gồm Xà Gồ, Cầu Phong và Mè được đo đạc kỹ lưỡng để cắt ra theo đúng bản vẽ kỹ sư đã thiết kế.

3.  Tiến hành lắp dựng hệ vi kèo với đội ngũ thi công nhiều kinh nghiệm.

4.  Sau khi lắp dựng xong hệ vì kèo ngói được chuyển lên như hình.

  Công tác lắp đặt ngói:

1. Tập kết ngói lên mái.

2. Tiến hành lợp ngói theo thiết kế.
