CÁC CẤU TRÚC SỬ DỤNG TRONG CÔNG TRÌNH MÁI NHÀ TẠI VIỆT NAM

1.Sử dụng 100% bằng  Vì Kèo thép mạ trọng lượng nhẹ GPTRUSS.
   a. HỆ GIÀN THÉP MẠ TRONG LƯỢNG NHẸ HỆ 2 LỚP GPTRUSS
  CHI TIẾT SẢN PHẨM
  KẾT CẤU:

 -  Vì kèo: C75.75 (cao 75mm Dày 7.5 dem) hình dạng chữ C được chấn “ 4 gân ” ở mặt hông nhàm hỗ trợ độ cứng cho sản phầm.
 - Mè (li tô) TS 40.50 (Cao 40mm dày 50 Dem) Hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.
* Tổng quan về hệ Vì kèo 2 lớp: Hệ vì kèo thép mạ hai lớp là được cấu tạo bởi  các thanh C75.75 được chế tạo thành một vì kèo liên kết bằng vít tự khoan cường độ cao, Được Định vị vào dầm bê tông bằng Buloong nỡ 100x120mm hoặc 120x150mm và liên kết các vì kèo với nhau bằng các thanh giằng bụng, Phần lợp ngói sẽ được bắt đòn tay (li tô) TS 40.48 theo các tiêu chuẩn ngói lợp (Khoảng 320mm - 370mm).
- Khoảng cách kèo tối ưu là 1,1m - 1,45m.
- Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 19m.

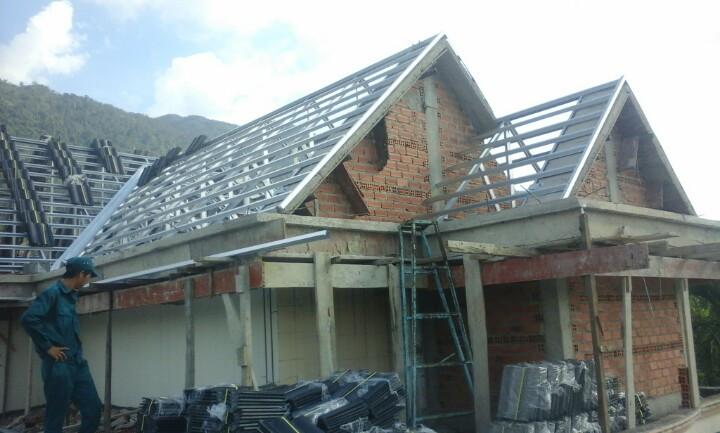

                                   Vì kèo thép mạ trong lượng nhẹ hệ 2 lớp

b. VÌ KÈO THÉP MẠ TRONG LƯỢNG NHẸ HỆ 3 LỚP GPTRUSS

Sử dụng hệ thống xà gồ, Cầu Phong, Lito bằng thép mạ (rui mè truyền thống) với giải pháp này chúng ta tận dụng được không gian mái.
KẾT CẤU

     - Cầu phong TC75.75 : hình dạng chữ C được chấn “ 4 gân ” ở mặt hông nhàm hỗ trợ độ cứng cho sản phầm.

     - Xà gỗ  C100.75       :  được ốp đôi bởi  2 thanh  Cầu Phông  C100.75

     - Mè TS40.50            :  hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.

 * Tổng quan về Hệ vì kèo thép mạ 3 lớp là tổ hợp giữa các thanh C100.75 ốp đôi và C75.75 được liên kết bằng các vít tự khoan cường độ cao. Được định vị vào dầm bê tông bằng buloong nở 100x120mm hoặc 120*10mm và được liên kết các vì kèo với nhau bằng thanh giằng bụng. Phần lợp ngói sẽ được bắt đòn tay (lito) TS40.48 theo các tiêu chuẩn ngói lợp ( khoảng cách 320-350mm).
- Khoảng cách xà gồ (C100.75 ốp đôi) là 800m-900m.
- Khoảng cách cầu phong C75.75 tối ưu là 1,1m-1,2m.
- Khoảng cách vượt nhịp kinh tế 4,5m.

Vì Kèo thép mạ trong lượng nhẹ hệ 3 lớp

2. TRƯỜNG HỢP MÁI ĐỔ BÊ TÔNG

-  Mái bê tông chưa đủ phẳng: Dùng hệ C75.75 và TS40.50

-  Mái bê tông đã cán phẳng: Dùng hệ la TC15.75 và La TS15.75
